ナニワ アルミ基板試作・製作
 |
使用範囲例
● 車載電子機器： 点火器、電圧調節器、自動コントロールシステム、交流変換器
● コンピュータ部品： 電源、FDD、CPU
● 電源： スイッチ調節器、切換スイッチ、DC-DCコンバータ、DC-ACコンバータ、大型電源、太陽エネルギー電源基板
● 通信機器： 車載電話、携帯電話用高周波増幅器、電波分離回路、発信回路
● 電子制御： 継電器、トランジスタ基板、交換機、放熱器、半導体絶縁熱伝導基板、モーターコントローラ
仕様
| 項目 | 単位 | 値 | |
| 絶縁層厚さ | μm | Max Min |
150 75 |
| はんだ耐熱性（300℃時） | Sec | Min | 180 |
| 熱衝撃 | 300℃*10″/cycle | >6 | |
| 引っ張り剪断強度 | Lb/in | Min | 9 |
| 破壊電圧 | KV | Min | 4.5 |
| 体積抵抗値 | Ωcm | 2.5 x 10^15 | |
| 表面抵抗値 | Ω | 3.5 x 10^14 | |
| 誘電率 | 1KHZ 1MHZ |
4.9 4.6 |
|
| 誘電正接 | 1KHZ 1MHZ |
0.026 0.023 |
|
| 水分吸収 | ％ | 0.05 | |
| 熱伝導率(絶縁層のみで測定) | W/m.K | 3.0 | |
| 燃焼性 | 94V0 | Pass |
サイズ
| 製品 | EPA-M2(接着剤厚さ3〜6mil) | ||||
| 寸法(mm) | 600 x 500 | ||||
| 単面基板厚さ | 2.0 1/0 | 1.5 1/0 | 1.5 2/0 | 1.0 1/0 | 0.8 1/0 |
| 両面基板厚さ | 2.0 1/1 | 1.5 H/H | 1.5 1/1 | 1.0 1/1 | 0.8 1/1 |

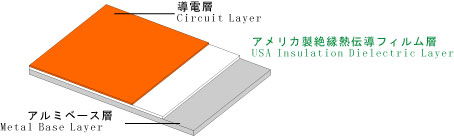

●導電層及び接着剤の厚さは含みません。また、導電層とアルミベースは任意の組み合わせが可能です。
導電層：Hoz 〜3oz アルミベース：0.8,1.0,1.5,2.0,3.0mm
●本製品は環境に配慮したハロゲンフリー原料を使用しています。RoHS規格対応
